Serie 8 / Serie 8.1

Geradelaufende Bänder | Teilung 25,4 mm (1 in)
Bänder für mittelschwere bis schwere Güter


Serie 8 – Auszug aus Prolink Technisches Handbuch

Konstruktionsmerkmale Serie 8

  • geschlossene Scharnierkonstruktion ermöglicht hohe Zugkräfte
  • starre Modulkonstruktion ermöglicht lange Förderstrecken
  • robuste Ausführung für lange Haltbarkeit
  • geschlossene, massive Flanken
  • schwerentflammbare Ausführung erhältlich (PXX-HC – konform mit DiN EN 13501-1)

Konstruktionsmerkmale Serie 8.1

Bei der Konstruktion wurde besonderer Wert auf weitere Geräuschminimierung gelegt.

  • Die Bandunterseite hat eine verbesserte Kontaktfläche zu den Gleitschienen.
  • Eine optimierte Modul- und Scharnierform ermöglicht einen leiseren Übergang zwischen den Gleitleisten bzw. der Gleitunterlage.

Für die Serien 8 und 8.1 werden dieselben Zahnräder eingesetzt.
Die Serien 8 und 8.1 sind kombinierbar und können mit dem gleichen Zubehörprogramm ausgestattet werden.

Serie 8 - Konstruktionsmerkmale

Grundlegende Daten

Teilung25,4 mm (1 in)
Bandbreite min.38,1 mm (1,5 in)
Breitenstufungen12,7 mm (0,5 in)
Kupplungsstäbe aus Kunststoff (PBT, PP) einteilig bis
Bandbreite 1200 mm (47 in)
Bandbreite min. beim
S8.1-30 FLT
76,2 mm (3 in)
Breitenstufungen beim
S8.1-30 FLT
12,7 mm (0,5 in)
Bandbreite min. beim
S8.1-30 FLT GT
191 mm (7,52 in)
Breitenstufungen beim
S8.1-30 FLT GT
-

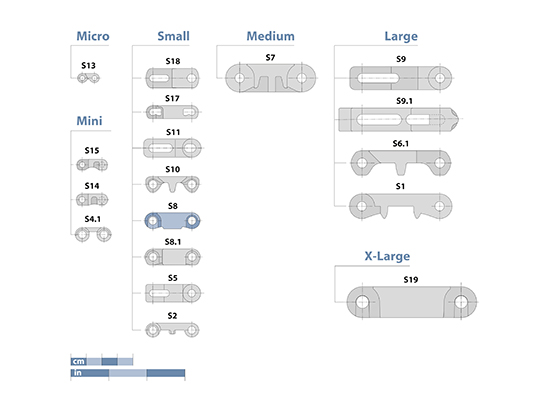

Prolink Serie 8 / 8.1 Basic Data

S8.1-0 FLT | geschlossene, glatte Oberfläche

Geschlossene, glatte Oberfläche

S8.1-0 FLT

S8.1-0 SRS | geschlossene Oberfläche | rutschhemmend

Geschlossene Oberfläche | rutschhemmend, angenehmen beim Gehen und Knien

S8.1-0 SRS

S8.1-0 NSK | geschlossene Oberfläche | rutschfest

Geschlossene Oberfläche | rutschfest für mehr Sicherheit beim Begehen des Bands | Abschnitte mit glatter Oberfläche über die gesamte Bandbreite zum Abstützen des Bands im Leertrum

S8.1-0 NSK

S8.1-0 NSK2 | geschlossene Oberfläche | rutschfest (Design 2)

Geschlossene Oberfläche | rutschfest für mehr Sicherheit beim Begehen des Bands | geschlossene Scharniere | durchgehende NSK-Struktur über die gesamte Bandbreite

S8.1-0 NSK2

S8-25 RAT | durchlässige (25 %) Oberfläche | abgerundete Auflagefläche

Durchlässige (25 %) Oberfläche mit abgerundeter Auflagefläche stellt minimalen Produktkontakt und gute Ablöseeigenschaften sicher

S8-25 RAT

S 8.1-30 FLT | durchlässige Oberfläche (30%) | 53 % Kontaktfläche

Durchlässige Ausführung (30 %) | glatte Oberfläche | 53 % Kontaktfläche (Größte Öffnung: 9,7 x 7 mm/0,38 x 0,28 in)

S8.1-30-FLT

S8.1-30 FLT GT | durchlässige Oberfläche (30%) | 53 % Kontaktfläche

Durchlässige Ausführung (30 %) | glatte Oberfläche | 53 % Kontaktfläche (Größte Öffnung: 9,7 x 7 mm/0,38 x 0,28 in) | mit Führungssteg speziell für die optimierte Kettenführung von langen hygienekritischen Linien geeignet

S8.1-30-FLT-GT

S8-0 FRT1 | geschlossene Oberfläche | Friction Top (Design 1)

Geschlossene Oberfläche | Friction Top mit Würfelstruktur | rillen für mehr Flexibilität und bessere Abfuhr von Verschmutzungen | geschlossene Scharniere

S8-0 FRT1

S8-0 RTP A90 | geschlossene Oberfläche | Roller Top A90

Geschlossene Oberfläche mit roller Top (90° zur Förderrichtung) | Ausführung für reibungsarmen Querauf- oder -abschub von Stückgütern

S8-0 RTP A90

Pin Retained Rollers

Für Stau-Anwendungen mit geringerem Staudruck oder für die Produkt-Separierung

S8_PRR

Zahnräder

in verschiedenen Größen mit runder oder quadratischer Achsaufnahme

Serie 8 - Zahnräder

Profile

in verschiedenen Höhen und Ausführungen für die Steigförderung

Serie 8 - Profile

Seitenplatten

in verschiedenen Höhen zum Führen von Schüttgütern

Serie 8 - Seitenplatten

Hold Down Tabs

Hold Down Tabs für eine zusätzliche Führung

Serie 8 - Hold Down Tabs

Prolink Serie 8 Video

Prolink Serie 8 – Roller Top

Auf Basis der Serie 8 bietet der Typ RTP A90 im Winkel von 90° zur Förderrichtung rotierende Rollen auf der Tragseite (A90). Damit ist ein reibungsarmes Ein- und Ausschleusen des Fördergutes von der Seite gewährleistet.

Weitere Informationen

  • 888 Serie 8 DE – Auszug aus Prolink technisches Handbuch

    Serie 8
    Auszug aus Prolink Technisches Handbuch

  • 322 DE – Siegling Prolink Serie 8 Roller top

    Flyer Roller Top

  • Datasheet Prolink S8 SPR-SP DE

    S8 SPR-SP
    Datenblatt
