Serie 8 / Serie 8.1

Bandas de progresión recta | Paso 25,4 mm
Bandas para mercancías medianamente pesadas y pesadas


Serie 8 – Extracto del manual técnico de Prolink

Características de diseño Serie 8

  • el diseño de bisagra cerrada permite elevadas cargas de tracción
  • el diseño rígido del módulo permite transportes largos
  • diseño robusto para una larga vida útil
  • dentado macizo cerrado
  • disponible versión difícilmente inflamable (PXX-HC – conforme a DIN EN 13501-1)

Características de diseño de la Serie 8.1

Diseño optimizado para la reducción del ruido.

  • La cara inferior de la banda cuenta con una superficie de contacto mejorada con las guías de deslizamiento.
  • El diseño de módulo y dentado optimizados permiten una transición suave entre las correderas o la base deslizamiento.

Para las Series 8 y 8.1 se emplean las mismas ruedas dentadas.
Las series 8 y 8.1 se pueden combinar y también equiparse con la misma gama de accesorios.

Prolink Serie 8

Datos básicos

Paso25,4 mm
Ancho de banda mín.38,1 mm
Graduación del ancho12,7 mm
Varillas de acoplamiento de plástico (PBT, PP) de una pieza hasta una
anchura de 1200 mm
Ancho de banda mín. en el caso de
S8.1-30 FLT
76,2 mm
Graduación del ancho en el caso de
S8.1-30 FLT
12,7 mm
Ancho de banda mín. en el caso de
S8.1-30 FLT GT
191 mm
Graduación del ancho en el caso de
S8.1-30 FLT GT
-

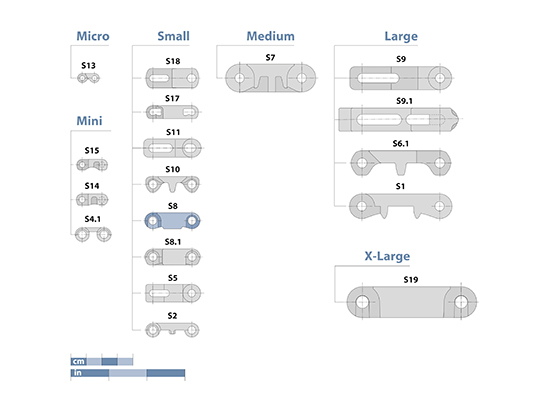

Prolink Series 8 / 8.1 Basic Data

S8.1-0 FLT | superficie cerrada y lisa

Superficie cerrada y lisa

S8.1-0 FLT

S8.1-0 SRS | superficie cerrada | antideslizante

Superficie cerrada | antideslizante, agradable de pisar y al arrodillarse

S8.1-0 SRS

S8.1-0 NSK | superficie cerrada | sin deslizamiento

Superficie cerrada | superficie anti deslizamiento para mayor seguridad al andar la banda | tramos con superficie lisa a lo largo de todo el ancho de la banda para el soporte de la banda en el ramal destensado

S8.1-0 NSK1

S8.1-0 NSK2 | superficie cerrada | sin deslizamiento (Design 2)

Superficie cerrada | superficie sin deslizamiento para mayor seguridad al transitar la banda | bisagras cerradas | estructura NSK continua a lo largo de todo el ancho de banda

S8.1-0 NSK2

S8-25 RAT | superficie permeable (25 %) | superficie con cantos redondeados

Superficie permeable (25 %) La superficie con cantos redondeados permite que el contacto con el producto sea mínimo y asegura una buena capacidad de desprendimiento

S8-25 RAT

S 8.1-30 FLT | superficie permeable (30 %) | 53 % superficie de contacto

Modelo permeable (30 %) | superficie lisa | 53 % superficie de contacto (máxima abertura: 9,7 x 7 mm)

S8.1-30-FLT

S8.1-30 FLT GT | superficie permeable (30 %) | 53 % superficie de contacto

Modelo permeable (30 %) | superficie lisa | 53 % superficie de contacto (máxima abertura: 9,7 x 7 mm) | con guías especiales para sistemas de charnelas optimizado, idóneo para largas líneas en las que la higiene resulta crítica

S8.1-30-FLT-GT EN

S8-0 FRT1 | superficie cerrada | Friction Top (Design 1)

Superficie cerrada | Friction Top con estructura de cubo | nervaduras para mayor flexibilidad y mejor retirada de la suciedad | bisagras cerradas

S8-0 FRT1

S8-0 RTP A90 | superficie cerrada | Roller Top A90

Superficie cerrada con Roller Top (90° respecto a la dirección de transporte) | versión para entradas o salidas transversales con escasa fricción entre pieza y banda

S8-0 RTP A90

Ruedas dentadas

en diferentes tamaños con alojamiento de eje redondo o cuadrado

Serie 8 - Ruedas dentadas

Perfiles

en diferentes alturas y versiones para el transporte ascendente

Serie 8 - Perfiles

Placas laterales

en diferentes alturas para el transporte de mercancías a granel

Serie 8 - Placas laterales

Hold Down Tabs

Hold Down Tabs para un guiado adicional

Serie 8 - Hold Down Tabs

Pin Retained Rollers (Rodillos retenidos)

Para aplicaciones donde se requiere acumulación de baja contrapresión o separación de producto

S8_PRR

Vídeo Prolink Serie 8

Prolink Serie 8 – Roller Top

En base a la Serie 8, el modelo RTP A90 ofrece rodillos en la cara superior que rotan en un ángulo de 90° respecto a la dirección de transporte (A90). De esta forma se garantiza una carga y descarga con escasa fricción del artículo transportado desde el lateral.
