Serie 8 / Serie 8.1

Nastri rettilinei | Passo 25,4 mm (1")
Nastri per merci di medio e grande peso


Serie 8 – Estratto dal Manuale Tecnico Prolink

Caratteristiche strutturali della Serie 8

  • Design a cerniera chiusa che consente alte forze di trazione
  • Struttura rigida del modulo che consente lunghe sezioni di trasporto
  • Esecuzione robusta per una lunga tenuta
  • Chiuse fiancate massicce
  • Disponibile l'esecuzione con ritardante di fiamma (PXX-HC – conforme a DIN EN 13501-1)

Caratteristiche strutturali Serie 8.1

Per questa struttura si è valorizzato particolarmente l'aspetto di un'ulteriore riduzione della rumorosità.

  • La superficie di guida del nastro presenta una superficie di contatto più ampia con le guide di scorrimento.
  • La forma ottimizzata del modulo e della cerniera consente un passaggio più silenzioso fra le guide di scorrimento e/o la base di scorrimento.

Per le Serie 8 e 8.1 si impiegano le stesse ruote dentate.
Le Serie 8 e 8.1 sono abbinabili e si possono allestire con la stessa gamma di accessori.

Caratteristiche strutturali della Serie 8

Dati fondamentali

Passo25,4 mm (1")
Larghezza nastro min.38,1 mm (1,5")
Passi larghezza12,7 mm (0,5")
Perni di giunzione di plastica (PBT, PP) monopezzo fino a una
larghezza del nastro di 1200 mm (47")
Larghezza nastro min. con
S8.1-30 FLT
76,2 mm (3")
Passi larghezza con
S8.1-30 FLT
12,7 mm (0,5")
Larghezza nastro min. con
S8.1-30 FLT GT
191 mm (7,52")
Passi larghezza con
S8.1-30 FLT GT
-

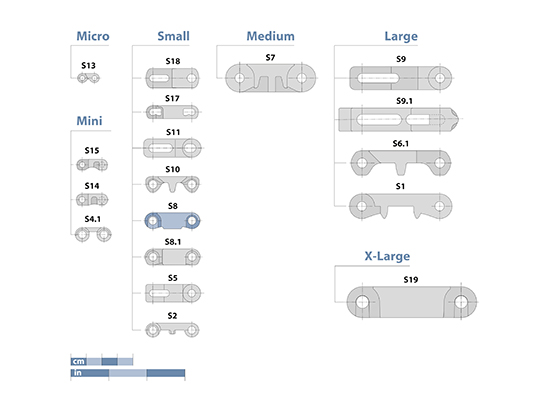

Prolink Series 8 / 8.1 Basic Data

S8.1-0 FLT | Copertura chiusa e liscia

Copertura chiusa e liscia

S8.1-0 FLT

S8.1-0 SRS | Copertura chiusa | Antiscivolo

Copertura chiusa | Antiscivolo, effetto gradevole quando si cammina o ci si inginocchia

S8.1-0 SRS

S8.1-0 NSK | Copertura chiusa | Antiscivolo

Copertura chiusa | Antiscivolo per maggiore sicurezza quando si percorre il nastro | Sezioni a copertura liscia per tutta la larghezza del nastro per supportare il nastro nel tratto lento

S8.1-0 NSK1

S8.1-0 NSK2 | Copertura chiusa | Antiscivolo (Design 2)

Copertura chiusa | Antiscivolo per maggiore sicurezza quando si percorre il nastro | Design a cerniere chiuse | Struttura continua NSK per tutta la larghezza del nastro

S8.1-0 NSK2

S8-25 RAT | Copertura permeabile (25%) | Apertura con superficie di contatto arrotondata

La copertura permeabile (25%) con apertura con superficie di contatto arrotondata assicura il minimo contatto con il prodotto e buone proprietà di distacco

S8-25 RAT

S 8.1-30 FLT | Copertura permeabile (30%) | Superficie di contatto del 53%

Esecuzione permeabile (30%) | Copertura liscia | Superficie di contatto del 53% (apertura massima: 9,7 x 7 mm/0,38 x 0,28")

S8.1-30-FLT

S8.1-30 FLT GT | Copertura permeabile (30%) | Superficie di contatto del 53%

Esecuzione permeabile (30%) | Copertura liscia | Superficie di contatto del 53% (apertura massima: 9,7 x 7 mm/0,38 x 0,28") | Con modulo con aletta di guida apposito per la guida a catena ottimizzata di lunghe linee sensibili all'igiene

S8.1-30-FLT-GT

S8-0 FRT1 | Copertura chiusa | Friction Top (Design 1)

Copertura chiusa | Friction Top con struttura a dadi | Scanalature per una maggior flessibilità e una miglior rimozione dello sporco | Design a cerniere chiuse

S8-0 FRT1

S8-0 RTP A90 | Copertura chiusa | Roller Top A90

Copertura chiusa con Roller Top (90° rispetto alla direzione di trasporto) | Esecuzione per spinta o scostamento trasversale a basso attrito dei singoli prodotti

S8-0 RTP A90

Ruote dentate

Di varie dimensioni, con foro rotondo o quadrato per il passaggio dell'asse

Linea 8 - Ruote dentate

Profili

Di varie altezze e versioni per il trasporto a scivolo

Linea 8 - Profili

Sponde laterali di contenimento

Di varie altezze per guidare i prodotti sfusi

Linea 8 - Sponde laterali di contenimento

Linguette antisollevamento (Hold Down)

Linguette antisollevamento (Hold Down) per una guida supplementare

Linea 8 - Linguette antisollevamento (Hold Down)

Pin Retained Rollers (Rulli con Perno di Fissaggio)

Per applicazioni in cui è necessaria una bassa pressione dinamica o la separazione dei prodotti

S8_PRR

Vidéo Prolink Serie 8

Prolink Serie 8 – Roller Top

Basato sulla serie 8, il modello RTP A90 con un angolo di 90° rispetto alla direzione di trasporto offre rulli rotanti sulla copertura superiore (A90). In questo modo si garantiscono l'incanalamento e lo scarico laterali della merce movimentata senza difficoltà.

Ulteriori informazioni

  • 888 Series 8 EN – Excerpt from Prolink engineering manual

    Serie 8
    Estratto dal Manuale Tecnico Prolink

  • 322 EN – Siegling Prolink Series 8 Roller top

    Dépliant Roller Top

  • Datasheet Prolink S8 SPR-SP EN

    S8 SPR-SP
    Datasheet
