系列 10

直行输送带 l 节距25.4 mm(1 in)
适于高卫生标准需求的轻载及中载输送应用


Siegling Prolink – 工程指南

设计特点

  • 孔眼较少,易于清洁
  • 易清洗卫生级设计:开放式铰链、模块下表面通道光滑平整以及连续的驱动条
  • 坚固的设计可保证卓越的耐用性
  • 独特的链轮设计和网带定位设计,可确保链轮有效啮合,防止网带跑偏。流线型卫生设计,使链
    轮极易清洗

S10_ZH

基本数据

节距 25.4 mm (1 in)
最小带宽38.1 mm (1.5 in)
宽度增量19.05 mm (0.75 in)
插销5 mm(0.2 in)由塑料制成(PE,PP,PBT)

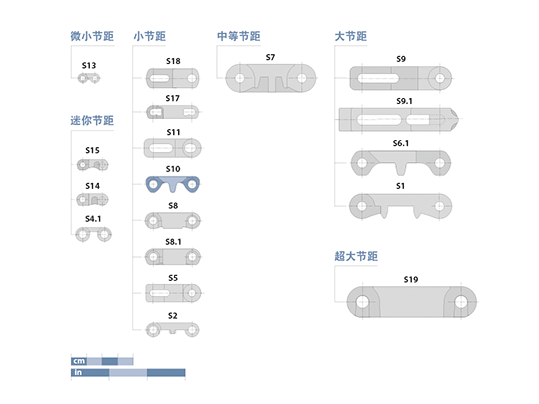

Prolink Series 10 Basic Data CN

S10-0 FLT | 0%开孔率 | 平板型表面

  • 封闭式光滑表面
  • 平板型表面


S10-0 NTP | 0%开孔率 | 微凸型表面(圆柱形)

  • 封闭式表面,配有圆柱形凸起5%接触面积
  • 可提供无圆柱形凸起的边缘模块(缩进38 mm)


S10-0 FRT1 | 0%开孔率 | 橡胶防滑型表面(设计1)

  • 封闭式表面带有平板型组合耐磨条(FRT1),高握持力
  • 67%开孔率
  • 可供无FRT1花纹的边缘模块(缩进38 mm)

S10-0-FRT1

S10-22 FLT | 22%开孔率 | 平板型表面

  • 开孔率(22%),具有优良的透气性能和排水性能
  • 光滑表面55%接触面积(最大开孔面积 2.6 x 5.3 mm/0.10 x 0.21 in)


S10-36 FLT | 36%开孔率 | 平板型表面

  • 开孔率(36%),具有优良的透气性能和排水性能
  • 光滑表面26%接触面积(最大开孔面积: 5.8 x 13.4 mm/0.23 x 0.53 in)


S10-36 LRB | 36%开孔率 | 横肋型表面

  • 开孔率(36%),具有优良的透气性能和排水性能
  • 横肋型表面5%接触面积* (最大开孔面积: 5.8 x 13.4 mm/ 0.23 x 0.53 in)
  • 开孔式横肋型表面设计,适用于小角度斜坡应用以及易碎产品的普通输送


S10-0 FLT PSP | ProSnap

• 快拆扣装置可轻松、快速、无障碍地打开和关闭传送带
• 整个皮带宽度只需一个插销

S10-0 FLT PSP

链轮

采用不同尺寸设计,配有圆孔或方孔链轮

S10_sprockets

挡板

采用不同高度设计,主要用于斜面

S10_profiles

档边

采用不同高度设计,在运输散装产品时起到防止掉落的作用

S10_side_guards

底钩板

采用底钩板,可增加导向性

S10_hold_down_tabs

系列 10 视频

更多信息

  • 888 CN – Siegling Prolink 工程指南

    Siegling Prolink 工程指南
    Ref. No. 888 | CN

  • 888 Series 10 EN – Excerpt from Prolink engineering manual

    S10-0 FRT1
    S10 | 皮带类型
