系列 11

转弯输送带 l 节距25 mm(0.98 in)
适于食品和非食品应用的轻载输送带


Siegling Prolink – 工程指南

设计特点

  • 45%开孔率,具有优良的冷却和排水性能
  • 全塑料轻型输送带(塑料插销)
  • 小半径输送带,最小转弯半径为1.4倍带宽
  • 插销固定在边缘模块上,加以封盖保护,可有效防止传
    送变形,并最大程度降低输送带出现刮蹭点的机率
  • 同时满足直行输送和转弯输送应用
  • 链轮和惰轮的组合驱动设置,能更加高效的传递输送带拉力。

Design Characteristics S11 CN

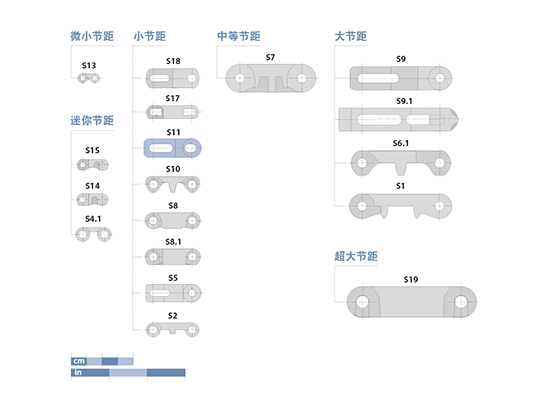

基本数据

节距 25 mm (0.98 in)
最小带宽175 mm (6.9 in)
最大带宽1000 mm (39.37 in)
宽度增量25 mm (0.98 in)
插销5 mm (0.2 in) 由PBT制成按要求选择插销材质

Prolink Series 11 Basic Data CN

S11-45 GRT | 45%开孔率 | 栅格型

  • 开孔率(45%),具有优良的透气性和排水性能
  • 栅格型表面,输送带两侧封盖坚固耐磨,且可单独更换

S11-45-GRT

S11-45 GRT HD | 45%开孔率 | 钩板型栅格表面

  • 开孔率(45%),具有优良的透气性能和排水性能
  • 栅格表面,带有可更换的钩板型封盖

S11-45 GRT HD

S11-33 FRT2 | 33%开孔率 | 橡胶防滑表面(设计2)

  • 开孔型(完整FRT2表面面积的33%)
  • 栅格型橡胶防滑表面,整体式橡胶摩擦条(FRT2)可实现更出色的抓附力。最小缩进FRT2: 125 mm(5 in)/175 mm(7 in)

S11 FRT2

链轮

采用不同尺寸设计,配有圆孔或方孔链轮

S11 Sprocket

惰轮

采用不同尺寸设计,配有圆孔或方孔链轮

S11 Idler

挡板

采用不同高度设计,主要用于斜面

S11 Profile
combo-belts_teaser_cn

系列 11 视频

更多信息

  • 888 CN – Siegling Prolink 工程指南

    Siegling Prolink 工程指南
    Ref. No. 888 | CN
