系列 4.1

直行输送带 | 节距14 mm(0.55 in)
适于食品和非食品应用的轻载及中载输送带


Siegling Prolink – 工程指南

设计特点

  • 小节距可用于小间隙过渡应用
  • 下侧配以宽阔平坦的铰链,易于清洁
  • 具有圆形齿边缘的独特链轮设计,提供理想的载荷分布
  • 宽链轮齿可确保优异的链轮接合和强度

Design characteristics S4.1 CN

基本数据

节距 14 mm (0.55 in)
最小带宽25 mm (0.98)
宽度增量12.5 mm (0.5 in)
插销由塑料制成(PE,PP,PBT)

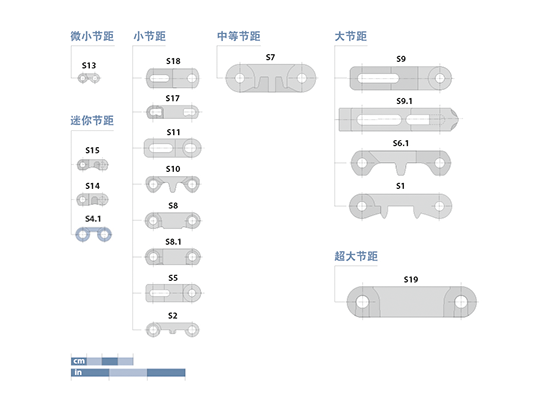

Prolink Series 4.1 Basic Data CN

S4.1-0 FLT | 0%开孔率 | 平板型表面

  • 封闭式光滑表面
  • 平板型表面

S4.1-0 FLT

S4.1-0 NPY | 0%开孔率 | 倒棱型表面

  • 封闭式表面
  • 倒棱型网带表面,在输送潮湿或粘性的产品时,可提供出色的释放性

S4.1-0 NPY

S4.1-0 FRT1 | 0%开孔率 | 橡胶防滑表面(设计1)

  • 封闭式表面
  • 防滑型橡胶表面上带有三角形凸纹,可降低产品与网带接触面积,增大产品与网带间压强,从而增加产品与网带间的摩擦力。同时,简洁合理的排布,使得橡胶表面更易清理。

S4.1-0 FRT1

S4.1-21 FLT | 21%开孔率 | 平板型表面

  • 大开孔率(21%),具有优良的透气性能和排水性能
  • 光滑表面

S4.1-21 FLT

S4.1-21 NTP | 21%开孔率 | 微凸型表面(圆柱形)

  • 大开孔率(21%),具有优良的透气性能和排水性能
  • 采用微凸型表面,对于潮湿和粘性产品具有出色的释放性能
  • 可提供未配有圆柱形凸起的边缘模块(25mm缩进)

S4.1-21 NTP

S4.1-0 FLT PSP | ProSnap

• 快拆扣装置可轻松、快速、无障碍地打开和关闭传送带
• 整个皮带宽度只需一个插销

S4.1-0 FLT PSP

链轮

采用不同尺寸设计,配有圆孔或方孔链轮

Series 4.1 - Sprockets

挡板

采用不同高度设计,主要用于斜面

Series 4.1 - Profiles

系列 4.1 视频

更多信息

  • 888 CN – Siegling Prolink 工程指南

    Siegling Prolink 工程指南
    Ref. No. 888 | CN
